Seafta Stern

Tá an seafta géar ina phríomh-chomhpháirt tarchurtha i gcóras tiomána loinge, ag nascadh an príomh-inneall (nó giarbhosca laghdaithe) leis an lián. Is í an phríomhfheidhm atá aige ná cumhacht an phríomh-innill a tharchur chuig an lián, é a thiomáint chun rothlú agus sá a ghiniúint, agus mar sin an long a thiomáint ar aghaidh. Ag an am céanna, caithfidh an seafta deireadh an sá aiseach agus na hualaí gathacha a ghineann an lián le linn oibriú a sheasamh, agus, le tacaíocht ó imthacaí agus rónta ag deireadh an chabhail, cobhsaíocht rothlach a chinntiú.

Roghnú Ábhar

Tá an material used for the stern shaft must meet the requirements of high strength, high toughness, corrosion resistance, and good processability. Common materials include:

Tá cruach carbóin, mar shampla cruach 45 #, oiriúnach do shoithí beaga nó d'iarratais le riachtanais íseal-neart. Tá sé ar chostas réasúnta íseal, ach tá a friotaíocht creimeadh bocht agus éilíonn cóireáil frith-chreimeadh.

Feabhsaíonn cruach struchtúrach cóimhiotail, mar shampla 40Cr agus 35CrMo, neart, déineacht agus friotaíocht caitheamh trí eilimintí cóimhiotail cosúil le cróimiam agus moluibdín a chur leis. Tá sé oiriúnach do shoithí meánmhéide agus mórmhéide agus is féidir leis ualaí níos mó a sheasamh. Tugann cruach dhosmálta, mar shampla 1Cr18Ni9Ti, friotaíocht creimeadh den scoth agus tá sé oiriúnach do shoithí atá ag feidhmiú i dtimpeallachtaí an-chreimneach mar uisce farraige. Tá sé feiliúnach go háirithe do shoithí beaga, ardluais nó soithí speisialaithe.

Comhdhéanamh Struchtúrtha
Tá an structure of a stern shaft varies depending on the vessel type and propulsion system design. Its basic components include:
Seafta: Tá an príomhchorp sorcóireach, ceangailte leis an lián trí flange ag foirceann amháin agus leis an bpríomh-inneall nó aschur giarbhosca laghdaithe ag an taobh eile. Ní mór an dromchla seafta a mheaisíniú go beacht chun a chinntiú go bhfuil sé oiriúnach go beacht leis na imthacaí.
Flange: Suite ag deireadh an tseafta deireadh is gaire don lián, tá sé boltaithe go dtí an mol lián. Tá cruinneas ard ag teastáil le haghaidh maoile an flange agus suíomh poll bolta chun nasc slán agus comhlárnach a chinntiú.
Iris: Teastaíonn garbhús dromchla íseal (go hiondúil Ra ≤ 0.8μm) don chuid a chónaíonn leis an imthacaí chun cuimilte agus caitheamh a íoslaghdú.

Príomhphróisis Déantúsaíochta

Tá an manufacturing of stern shafts requires a series of precision machining processes to ensure their performance and accuracy:

Gaibhniú: Téann an t-amhábhar faoi phróiseas brionnú chun deireadh a chur le lochtanna inmheánacha, an méid gráin a bheachtú, agus feabhas a chur ar airíonna meicniúla an ábhair.

Cóireáil Teasa: Déantar cóireáil faghartha (múchadh agus faghartha ardteochta ina dhiaidh sin) bunaithe ar shaintréithe an ábhair chun a chinntiú go mbainfidh an seafta eireaball cothromaíocht is fearr amach idir neart agus déine. Mar shampla, is féidir le cruas cruach 40Cr tar éis faghartha 220-250 HB a bhaint amach.

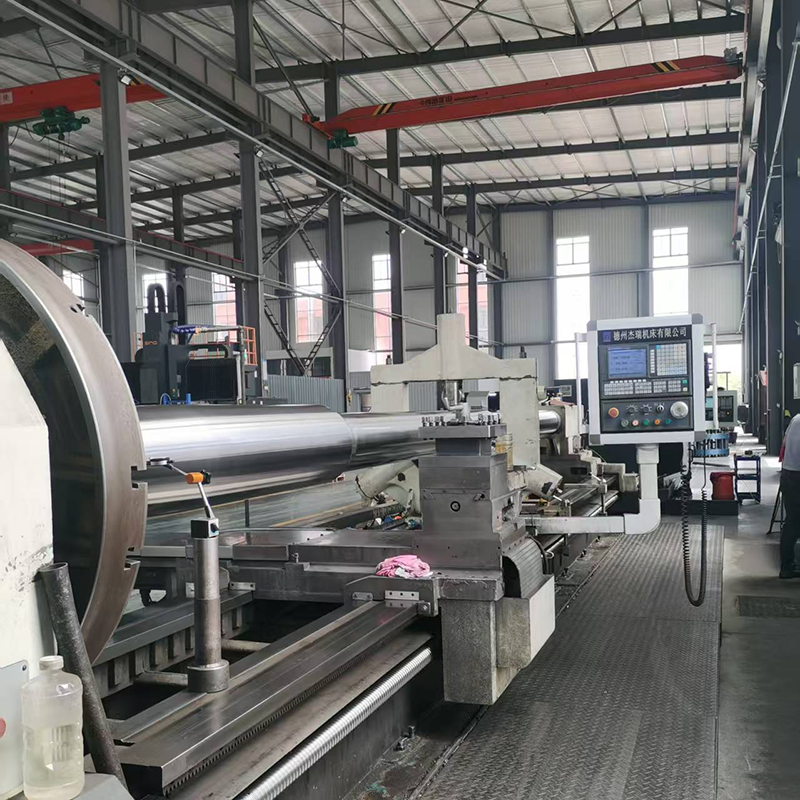

Meaisínithe: Déantar an seafta, an flange agus an dialann a mheaisíniú go beacht ag baint úsáide as deileanna, meilte, agus trealamh eile chun cruinneas tríthoiseach a chinntiú (m.sh. lamháltais trastomhas seafta laistigh de IT6-IT7) agus lamháltais geoiméadracha (m.sh. cruinn agus sorcóireach laistigh de 0.01 mm / m).

Cóireáil Dromchla: Déantar cóireáil frith-chreimeadh ar an dromchla seafta, mar shampla sciath le péint frith-chreimeadh nó plating crua chrome, chun creimeadh agus friotaíocht caitheamh a fheabhsú.

Córais Tacaíochta
Tá an proper operation of a stern shaft depends on its supporting bearings and seals:
Imthacaí seafta Stern: Tacaíonn siad seo le rothlú an seafta eireaball agus roinntear iad i imthacaí simplí agus imthacaí rollta. Tá imthacaí simplí, a dhéantar go minic de mhiotal nó de rubar babbitt, oiriúnach do shoithí meánluais agus íseal-luas; tá imthacaí rollta, lena n-acmhainn ualaigh ard agus comhéifeacht frithchuimilte íseal, oiriúnach do shoithí ardluais.
Rónta: Suiteáilte nuair a théann an seafta deireadh tríd an gcabhail, roinntear na rónta seo ina rónta bogha agus deireadh. Is é an fheidhm atá acu ná uisce farraige a chosc ó dhul isteach sa chabhail agus ola bhealaithe ó sceitheadh. I measc na gcineálacha róin coitianta tá rónta pacála, rónta meicniúla, agus rónta ola cnámharlaigh.

Cleachtais Cuideachta
I réimse na táirgeachta seafta deiridh, tá taithí fhairsing ag cuideachtaí ar nós Zhenjiang Jinye Propeller Co., Ltd., cé go bhfuil siad dírithe go príomha ar tháirgeadh lián, ar thacaíocht a thabhairt do chomhpháirteanna an chórais tiomána mara agus is féidir leo comhoibriú le cuideachtaí gaolmhara chun réitigh meaitseála seafta eireaball agus lián a sholáthar do chustaiméirí. Cinntíonn a dtuiscint chuimsitheach ar chórais tiomána mara nasc beacht agus tarchur cumhachta éifeachtach idir an seafta deireadh agus an lián. Soláthraíonn siad comhairle ghairmiúil freisin maidir le roghnú ábhar agus rialú próisis chun freastal ar riachtanais soithí éagsúla.
